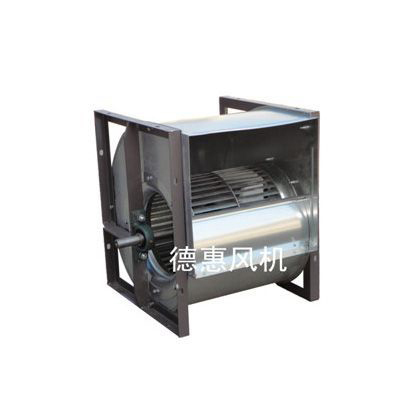

DHF-KQF 系列离心风机

DHF-KQF 系列离心风机
浏览次数:

风量范围:1200~122000 m3/h
风压范围:200~1500 Pa
驱动方式:皮带(E)
机 号:2.5#~10#

在线咨询技术参数下载(PDF)

分享到:

产品详情

一、概述

风量范围:1200~122000 m3/h

风压范围:200~1500 Pa

驱动方式:皮带(E)

机    号:2.5#~10#

方向角度:可制成顺时针或逆时针,均可制成0°,90°,180°三种角度。

用    途:可用于化纤,纺织,宾馆、院校、酒店、礼堂、影剧院、高级民用住宅和工矿企业等需要消防并通风的场合。还可配套用于中央空调系统、净化系统。DHF-KQ可制作成防爆式(BDHF-KQ)

二、产品特点

风机结构:风机主要由机壳部、叶轮部、传动部、集风器等组成。

1、叶轮

叶轮由前向薄板圆弧叶片、轮盖与经拉伸工艺制程的轮盘压制而成。叶片与轮盖模具压制成型,精密定位,连续焊接,叶轮成形后经静、动平衡校正,平衡等级≤4.0级(国标),具有良好的空气动力性,效率高,噪音低,性能稳定。高转速时辅以加强筋以增加刚性。

2、机壳

外壳为热镀锌薄板或冷轧板喷塑制程,蜗板与侧板须采用钣金锁边系统,防止连续焊产生的氧化,外壳与支架采用流螺母与螺栓固定。

3、集风器

收敛式流线型集风器,磨具压制成型,整流效果好,效率高,噪音低,并与进口圈制成一体,方便用户管道联接。

4、传动组

采用进口带座外球面轴承,为脂润滑结构。

5、台座

型钢一体式底座,结构强度大,配用弹簧减振器进行隔震设计,外形美观,稳定性高。

6、性能

高效区宽,避免因工作点滑动而导致的性能下降;高可靠性设计,安全平稳,使用寿命长。
