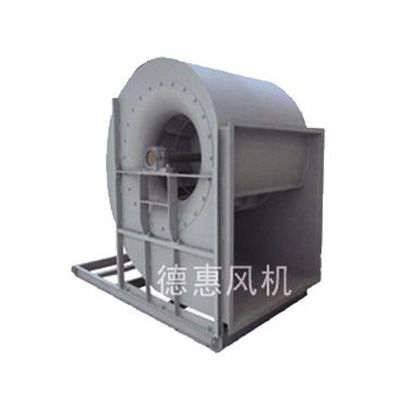

DHF-KH 系列离心风机

DHF-KH 系列离心风机
浏览次数:

风量范围:1100~360000 m3/h
风压范围:300~3000 Pa
驱动方式:皮带(E)
机 号:2.5#~18#

在线咨询技术参数下载(PDF)

分享到:

产品详情

一、概述

风量范围:1100~360000 m3/h

风压范围:300~3000 Pa

驱动方式:皮带(E)

机    号:2.5#~18#

方向角度:可制成顺时针或逆时针,均可制成0°,90°,180°三种角度。

用    途:可用于化纤,纺织,宾馆、院校、酒店、礼堂、影剧院、高级民用住宅和工矿企业等需要消防并通风的场合。还可配套用于中央空调系统、净化系统。DHF-KH可制作成防爆式(BDHF-KH)

二、产品特点

风机结构:风机主要由机壳部、叶轮部、传动部、集风器等组成。

1、叶轮

叶轮采用后倾扭曲叶片,叶片与轮盖模具压制成型,精密定位,连续焊接,叶轮成形后经静、动平衡校正,平衡等级≤4.0级(国标),具有良好的空气动力性,效率高,噪音低,性能稳定。高转速时辅以加强筋以增加刚性。

2、机壳

机壳采用钢板焊接结构,结构强度大,气密性好,避免泄漏,经喷涂或烘漆处理。14~18号风机特殊时沿中分面可制成上下哈夫式结构,组装、拆装方便。

3、集风器:收敛式流线型集风器,磨具压制成型,整流效果好,效率高,噪音低,并与进口圈制成一体,方便用户管道联接。

4、传动组

2.5~8及9~10#低速风机均采用进口带座外球面轴承(脂润滑),9~10#高速风机及以上机号均采用部分式铸铁轴承座,配用双列调心球面滚子轴承(脂润滑)。

5、台座

型钢一体式底座,结构强度大,配用弹簧减振器进行隔震设计,外形美观,稳定性高。

6、性能

高效区宽,避免因工作点滑动而导致的性能下降;高可靠性设计,安全平稳,使用寿命长。
