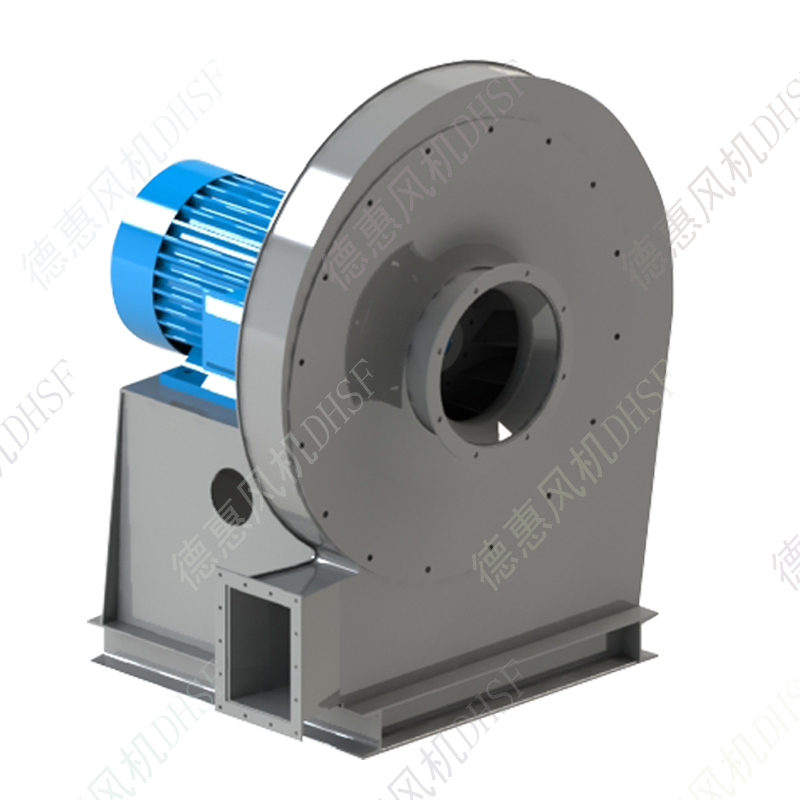

9-19 高压离心风机

9-19 高压离心风机

浏览次数:
风量范围:800~130000 m3/h
静压范围:3000~17000 Pa
驱动方式:皮带(C),直联(A/D)
机 号:4.0#~16#

在线咨询技术参数下载

产品详情

一、概述

风量范围:800~130000 m3/h

静压范围:3000~17000 Pa

驱动方式:皮带(C),直联(A/D)

机    号:4.0#~16#

方向角度:可制成顺时针或逆时针,均可制成0°,45°,90°,135°,180°,270°六种角度。

用    途: 一般用于锻冶炉高压强制通风;并广泛用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质的气体,C、D式带散热叶轮或水冷却时适用于高温环境下的烘烤炉、干燥炉及高温气体循环等,所含尘土及硬质颗粒不大于150mg/m3。9-19、9-26可制作成防爆式(B9-19、B9-26)和防腐式(F9-19、F9-26)

二、产品特点:

风机结构:风机主要由叶轮部、机壳部、集风器、传动部、台座等组成,

1、叶轮

由前向弯曲型叶片、曲线型轮盖和平板中盘及铸钢轮毂所组成,9-19风机叶片为12片,9-26风机叶片为16片,均由磨具压制成型,成型后经静、动平衡校正,平衡等级≤4.0级(国标)。具有良好空气动力性和运转平稳的可靠性。

2、机壳

机壳采用优质钢板连续焊接蜗壳,结构强度大,气密性好,避免泄漏;产品表面经喷涂或烘漆处理。

3、集风器

收敛式流线型集风器,磨具压制成型,整流效果好,效率高,噪音低,并与进口圈制成一体,方便用户管道联接。

4、传动组

德惠自研新式传动箱,一体式铸铁件,轴承同轴度精确,体积小,用油量少,稳定性好,维护简便。主轴采用45#优质碳钢精密加工而成,在设计上有充分的安全性和抗疲劳性。三角带轮均采用优质铸铁锥套带轮,方便维修和保养。

5、台座

型钢一体式底座,结构强度大,配用弹簧减振器进行隔震设计,外形美观,稳定性高。

6、性能

高效区宽,避免因工作点滑动而导致的性能下降;高可靠性设计,安全平稳,使用寿命长。
