一、概述

风量范围：1200～70000 m3/h

风压范围：600～4000 Pa

驱动方式：皮带（C），直联（D）

机    号：3.15#～12.4#

方向角度：可制成顺时针或逆时针，均可制成0°，45°，90°，135°，180°，270°六种角度。

用    途：C、D式带散热叶轮或水冷却时适用于高温环境下的烘烤炉、干燥炉及高温气体循环，燃用各种煤质并配有消烟除尘装置的0.2-20t/h工业锅炉，垃圾焚烧，玻璃机械，沥青搅拌机械等通风及引风除尘装置。Y5-47可制作成防爆式（BY5-47）

二、产品特点

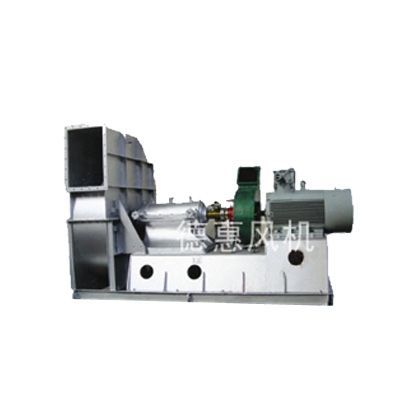

风机结构：风机主要由叶轮部、机壳部、集风器、传动组、调节门、台座等组成。

1、叶轮

后倾平板叶片焊接于锥弧形轮盖与平板型轮盘中间，叶片与轮盖模具压制成型，精密定位，连续焊接，叶轮成形后经静、动平衡校正，平衡等级≤4.0级（国标），具有良好的空气动力性，效率高，噪音低，性能稳定。高转速时辅以加强筋以增加刚性。

2、机壳

机壳采用优质钢板连续焊接蜗壳，结构强度大，气密性好，避免泄漏；产品表面经喷涂或烘漆处理，外形美观。

3、集风器

收敛式流线型集风器，磨具压制成型，整流效果好，效率高，噪音低，并与进口圈制成一体，方便用户管道联接。

4、传动组

德惠自研新式传动箱，一体式铸铁件，轴承同轴度精确，体积小，用油量少，稳定性好，维护简便。主轴采用45#优质碳钢精密加工而成，在设计上有充分的安全性和抗疲劳性。三角带轮均采用优质铸铁锥套带轮，方便维修和保养。

5、台座

型钢一体式底座，结构强度大，配用弹簧减振器进行隔震设计，外形美观，稳定性高。

6、调节门

一般均配有调节门，用以调节风机的流量。调节门叶片为花瓣形，采用外传动结构，转动灵活方便，调节范围有90°（全闭）至0°(全开)。

7、性能

高效区宽，避免因工作点滑动而导致的性能下降；高可靠性设计，安全平稳,使用寿命长。
