工业离心风机

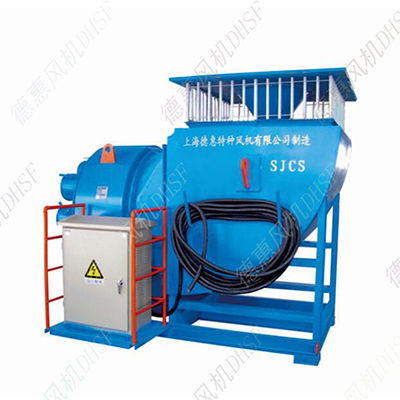

DHF-55 系列离心风机

DHF-55 系列离心风机

浏览次数:
风量范围:2830-198100 m3/h
全压范围:1200-5850 Pa
驱动方式:皮带(C),直联(A/D)
机号:400#-2000#

在线咨询

产品详情

一、概述

风量范围:2830-198100 m3/h

风压范围:1200-5850 Pa

驱动方式:皮带(C),直联(A/D)

机    号:400#~2000#

方向角度:可制成顺时针或逆时针,均可制成0°,45°,90°,135°,180°,270°六种角度。

用   途:可用于排除含液气体;工业厂房排风;防爆排风;汽车工业喷涂车间排风;电子行业除尘;钢铁行业鼓风;火核发电;石化行业;垃圾焚烧,C、D式带散热叶轮或水冷却时适用于高温环境下的烘烤炉、干燥炉及高温气体循环, 介质中所含的尘土及硬质细颗粒不大于150mg/m3等。DHF-TH可制作成防爆式(BDHF-55)和防腐式(FDHF-55)

二、产品特点

风机结构:风机主要由叶轮部、机壳部、传动部、集风器、台座等组成。

1、叶轮

后倾单板叶片,叶片与轮盖模具压制成型,精密定位,连续焊接,叶轮成形后经静、动平衡校正,平衡精度≤5.6级(国标),具有良好的空气动力性,效率高,噪音低,性能稳定。高转速时辅以加强筋以增加刚性。

2、机壳

机壳均为对数螺旋结构,采用优质钢板焊接而成,产品表面经喷涂烘漆处理。

3、集风器

收敛式流线型集风器,磨具压制成型,整流效果好,效率高,噪音低,并与进口圈制成一体,方便用户管道联接。

4、传动组

德惠自研新式传动箱,一体式铸铁件,轴承同轴度精确,体积小,用油量少,稳定性好,维护简便。主轴采用45#优质碳钢精密加工而成,在设计上有充分的安全性和抗疲劳性。三角带轮均采用优质铸铁锥套带轮,方便维修和保养。

5、台座

型钢一体式底座,结构强度大,配用弹簧减振器进行隔震设计,外形美观,稳定性高。

6、性能

高效区宽,避免因工作点滑动而导致的性能下降;高可靠性设计,安全平稳,使用寿命长。
